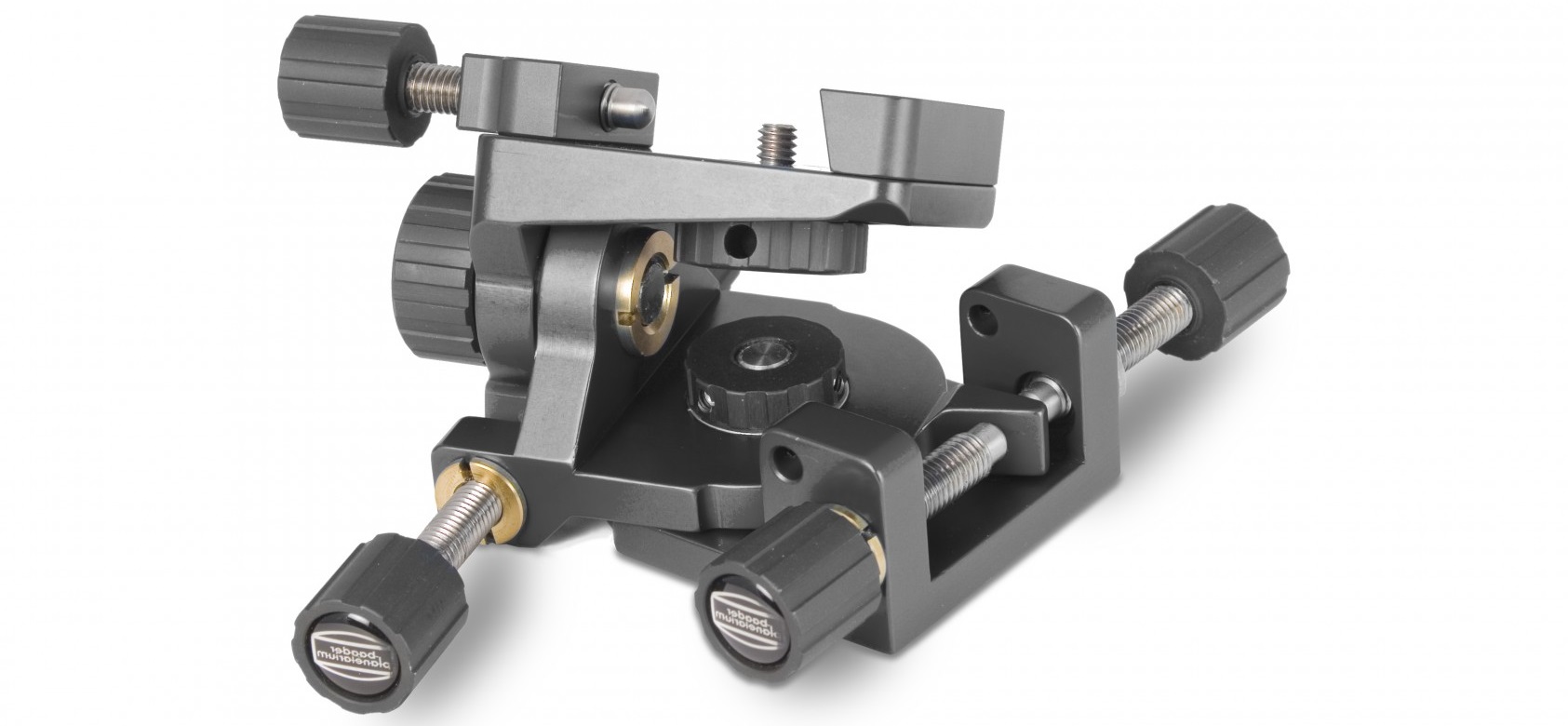

Baader Stronghold Tangentialneiger

Der Stronghold wurde von Baader Planetarium entwickelt, um von leichten Sucherfernrohren, über Guidingteleskope bis hin zu schweren Teleobjektiven alles sicher, stabil und präzise justierbar an Ihrem Hauptteleskop befestigen zu können.

Verstellt wird mittels vier außenliegender Stellschrauben durch Herausdrehen der einen Stellschraube und Nachstellen der gegenüberliegenden Stellschraube. Dadurch kann der Himmelsausschnitt im jeweils montierten Zusatzgerät (z. B. der BAADER Vario Finder, Objektiv, Kamera, Spektiv, Guiding-Teleskop o. ä.) sehr genau eingestellt bzw. dem Teleskop angepasst werden. Nachdem die Einstellung erfolgt ist, wird mit beiden Stellschrauben gekontert, sodass der Tangentialneiger festgestellt ist.

Im Lieferumgang des Stronghold Tangentialneigers befindet sich ein Edelstahl-Spannstift, der im Lieferzustand in einer Steckhalterung an den Azimutblöcken befestigt ist. Mit Hilfe dieses Spannstiftes können Sie die Elevations-Achse nach erfolgter Einstellung der gewünschten Neigung zusätzlich zu den beiden Verstellschrauben nachziehen, indem Sie den Stift in die seitliche Spannschraube (Abb. 4) einstecken und im Uhrzeigersinn ein paar Grad festziehen. So erhalten Sie die maximale Steifigkeit des Systems. Zum Verstellen der Achse sollten Sie diese Schraube wieder um den gleichen Betrag lösen.

Alles weitere zum Stronghold, z. B. über die vielfältigen Möglichkeiten den Stronghold an Ihrem Teleskoptubus oder Kameras/Teleskope/Leitrohre auf dem Stronghold zu befestigen finden Sie in unserer ausführlichen Anleitung.

Die technischen Daten:

• Gewicht: 680 g
• Material: Aluminium, harteloxiert
• Tragekapazität: Photographisch max. 7kg
• Verstellbereich Azimut: +/- 23° , Elevation: +/- 35°
• Länge: 115mm (inkl. Verstellknöpfe)
• Breite: 128mm (inkl. Verstellknöpfe)
• Höhe: 54mm (ohne EQ-Klemmvorrichtung)
• Montagemöglichkeiten Aufsatzplatte: 1/4" Fotoschraube, 6St. M6 Gewindebohrung (empf. Gewindetiefe 6mm)
• Montagemöglichkeiten Basisplatte: 1/4" und 3/8" Fotogewinde, 4St. M6 und 4St. M5 Gewindebohrung (empf. Gewindetiefe 6mm)
• Allgemeine Montagemöglichkeiten: Im Lieferumfang enthalten: EQ-Klemme (Vixen Standard), wahlweise oben oder unten montierbar. Alternativ Baader 3" Reiterklemme mit Sonderbohrungen für Stronghold Basisplatte

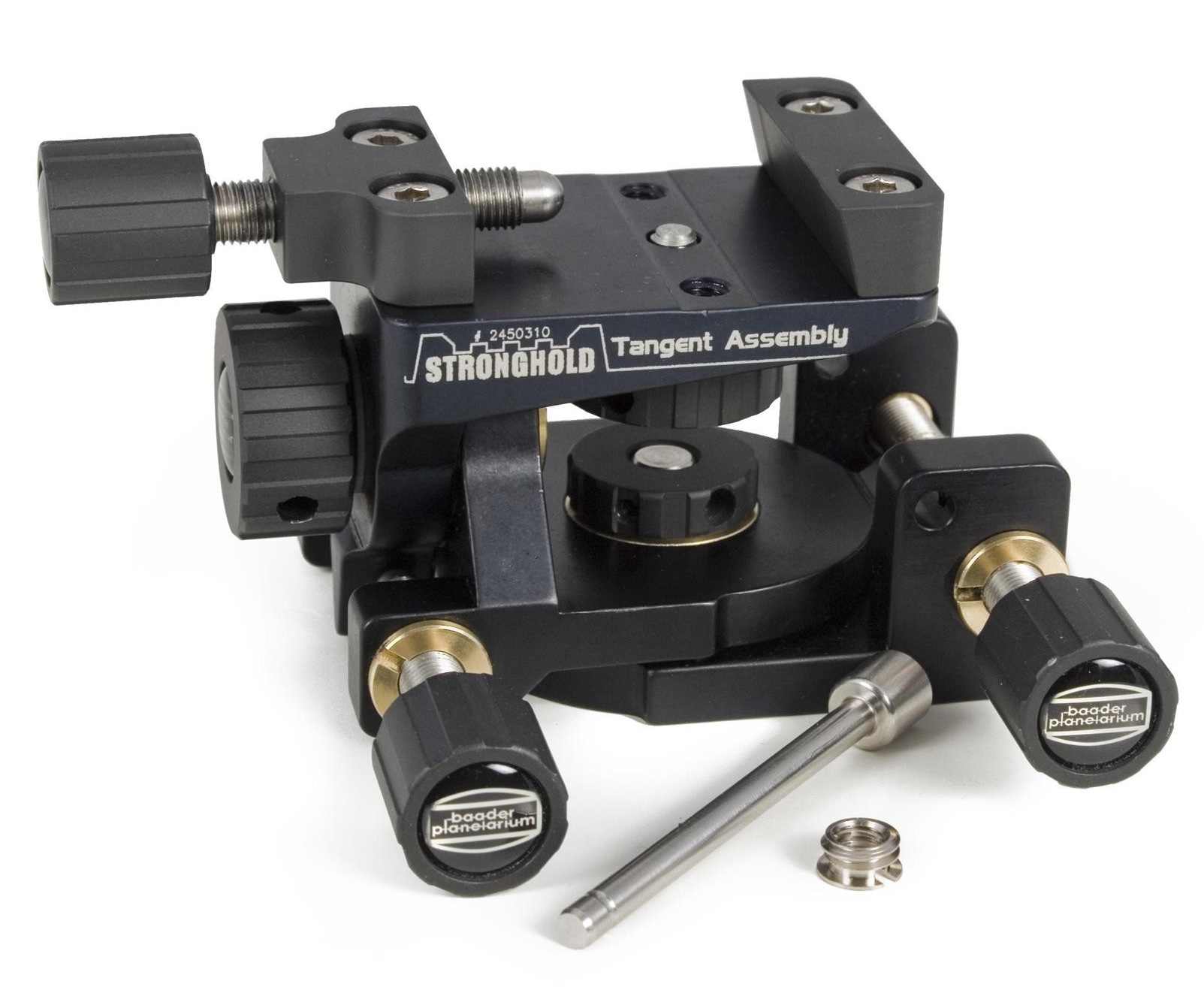

Lieferumfang:

1. Stronghold Tangential Neiger
2. Spannstift
3. Steckhalterung für Spannstift
4. 3/8" auf 1/4" Reduzierstück
5. EQ-Klemmvorrichtung
6. 1/4" Fotoschraube (im Lieferzustand gesichert mit einem O-Ring. Dieser kann entsorgt werden)
